SR-IMS-A高压开关柜局部放电检测装置_SR-IMS-A高压开关柜局部放电检测装置_产品展示

添加时间：2021-11-16 浏览次数：10896

功能介绍

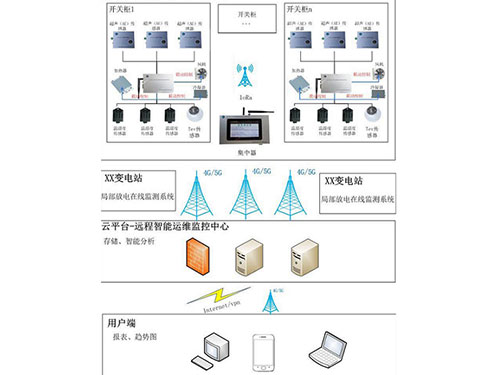

系统由局部放电传感器、智能数据采集终端、智能后台分析终端、远程通信和控制、远程信息存储服务器、远程智能运维监控中心构成。

1、超声波传感器

检测柜内局部放电产生的超声波信号，传输至采集器。

2、TEV传感器

对尖端放电、电晕放电和绝缘子内部放电敏感，可采集局部放电在设备外壳上产生的TEV信号。

3、智能采集终端

采集多路超声波、TEV传感器数据，利用智能算法对放电信号与干扰信号进行区分。可配置人机接口界面，具有放电越限告警功能与远程通信功能。

4、站控集中器

收集全站智能采集终端数据，形成放电曲线，趋势分析等，并与远程服务器通信。

5、远程通信和控制

支持RS485，LORA，4G, 5G等通信方式。

支持自动/远程控制柜内风扇、加热器、冷凝器设备

6、远程信息存储服务器

接收各变电站集中器的实时数据，并存储到数据库中。

7、运维监控中心

基于大数据和云平台技术构建，实现设备状态监测、设备故障预测、设备状态评估；设备态势感知可视化；设备劣化趋势分析、失效率分析；设备台账和状态监测信息的大数据管理与分析；基于状态的设备维修计划制定等功能。
