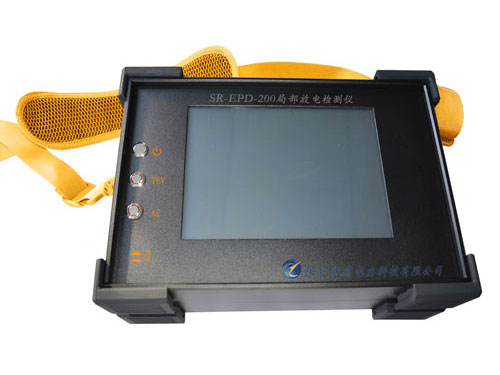

高压开关柜局部放电带电检测仪

▶ 产品用途

以暂态地电压传感器和超声波传感器联合检测的方式，对开关柜局部放电实施带电检测，携带方便，单人操作即可。

▶ 功能特性

2.1 技术原理

采用暂态地电压传感器采集开光柜局部放电暂态地电压信号，采用超声波传感器采集开光柜局部放电超声波信号。

2.2 抗干扰

采用放大与检波技术，可根据信号强度特征予以排除。

可根据信号频域特征，可滤除任意频段的干扰。

2.3 分析诊断

可以实时显示多路传感器所测信号，可提取放电次数、放电能量等参量。

具备周期图谱、频域图谱等多种图谱表达方式。

具备探测阀值、显示屏蔽等设置分析功能。

支持多路传感器同时输入（如两路超声波传感器和两路暂态地电压传感器），能实现电声定位、电电定位、声声定位。

2.4 快速巡检

暂态地电压传感器内置强力磁铁、超声波传感器配强力吸座，使用时可直接吸附在开关柜表面 ，进入时域显示界面，可以实时观测暂态地电压传感器和超声波传感器所获取的时域信号、放电次数和放电能量，巡检时仅需观测四参量的变化就可基握设备绝缘状态。

2.5 操控平台

联想Miix2，windows 8操作系统。

▶ 技术指标

3.1 TEV检测

采集原理：电容耦合。

频率范围：10kHz～200MHz。

低电平灵敏度＞0.5mV/µw。

3.2 AE检测

检测频率：中心频率30KHz。

测量范围：10kHz~90kHz。

3.3 操控终端

工作环境：-10～70℃; RH≤80%。

续航时间：5h。

电池：24V/4AH，电池电量实时显示，带有低电量和过充自报警功能。

尺寸：300×240×120mm。

重量：3.9Kg。

▶ 相关图示

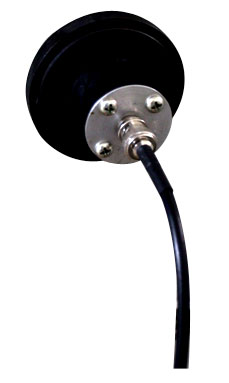

超声波传感器

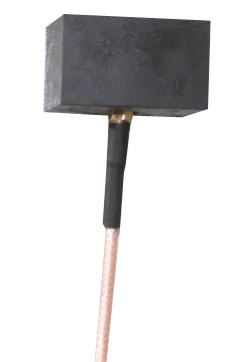

暂态地电压传感器

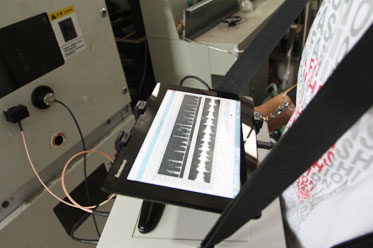

联合使用及典型测量分析界面
