SR-SCS-A系列附着式升降脚手架智能同步电气控制保护系统

一、概述

系列附着式升降脚手架（爬架）智能控制保护系统综合运用微处理器和传感器测控技术，通过采用ARM架构微处理器对被提升脚手架的载荷及电机输入电流、电压进行综合分析并作出相应处理，实现了对附着式脚手架的升降的全过程的实时监测和自动控制，并通过微处理 器对各机 SR-SCS-A系列附着式升降脚手架智能控制保护系统以ARM架构多核处理器智能总控和多台ARM架构微处理器为核心的智能分控装置以及载荷传感器、电机保护模块组成的测控系统。智能总控对分控装置发布升、降、停，位置自检等命令通过一条通讯总线将上位机和下位机联系在一起，对系统中各分控的载荷进行实时检测、实时报警、实时排障和实时控制，有效地保证了脚手架施工的快速和准确。

二、技术参数

1）工作条件

环境温度：–25℃～+65℃

环境相对湿度：5%～95%

大气压力：80kPa～110kPa

2）工作电源：

额定电压：AC 380V（三相）20%

频率：50±1Hz

谐波含量：<5%

三、智能分控箱

产品型号：SR-SCS-AF智能分控箱

外形尺寸：长*宽*深（235*270*118mm）

箱体重量:   2.5KG

主要作用：作为整套系统的运行控制终端单元，主要完成对附着式升降脚手架电动葫芦升降命令的执行管理及电源输送，并同时监测附着式升降脚手架升降状态。

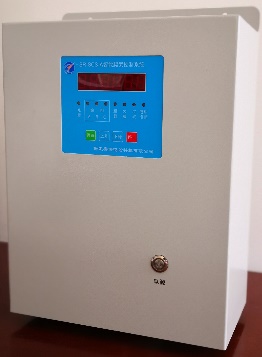

四、智能总控箱

产品型号：SR-SCS-AZ智能总控箱

外形尺寸：长*宽*深（400*550*200mm）

箱体重量：20KG

主要作用：作为整套系统的运行神经枢纽、主要完成对附着式升降脚手架电动葫芦升降参数设置、命令的发布及电源输出，并同时监测各分控运行信息。

五、产品功能表
