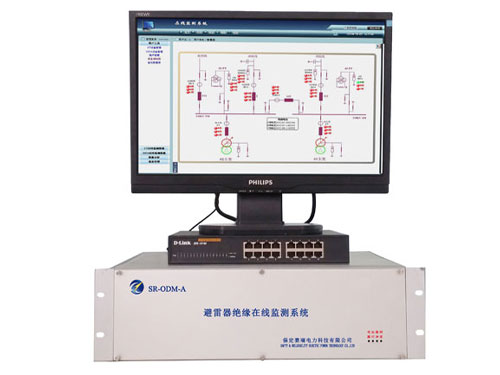

SR-ODM-A避雷器绝缘在线监测系统

系统以光纤以太网为主要技术基础，克服传统在线监测系统的缺点，通过光纤数字化数据采集模块的设计，实现变电站容性设备的电压、电流的同步可靠测量：采用光脉冲触发保证每个远方模块同步采集，保证电压电流信号的同步性；将弱电信号就地转换成光信号进行传输，提高信号的抗干扰性能，并保证传输信号的实时性、稳定性和准确性。系统由远端模块（传感模块）和本地模块两部分组成，它们之间通过光纤连接。远端模块安装在高压一次侧，负责采集、调理一次侧电压、电流信号并转化成数字信号，然后转换为光信号传输回本地模块，每个远端模块可同时采集3路信号。本地模块安装在二次侧，负责对各个远端模块传来的信号做同步以及相关的合并处理。各本地模块采用以太网组网技术与本地PC机连接，在本地PC机上运行软件系统，结合现代数字信号处理技术、虚拟仪器技术和数据库技术实现变电站避雷器设备绝缘性能的长期实时在线监测。

一、系统特点

1、可测量氧化锌避雷器的全电流、阻性电流、动作次数、动作时间等技术参数。

2、就地完成A/D转换和数据处理。

3、定时自动巡测，巡测时间可以任意设定。

4、具有网络通讯接口：通讯方式可采用现场通讯或远程通讯，数字信号传输，抗干扰能力强。

5、电流采集传感器为零磁通传感器，响应速度快，灵敏度高，监测范围宽，角差小；

6、使用高精度的光纤同步信号，全站数据同步采集，计算精度高；

7、标准61850传输协议，可以与其它系统相结合，实现各监测系统间数据的共享、互联。

8、采用双重屏蔽和静电场自适应技术，满足电磁兼容要求，抗干扰能力强，确保在高电场、强磁场环境下的稳定可靠运行。

二、技术参数

1、工作条件

环境温度：–15℃～+55℃

环境相对湿度：5%～95%（无凝露、无积水）

大气压力：80kPa~110kPa

2、工作电源：额定电压：AC 220V15%

频 率：500.5 Hz

谐波含量：<5%

3、测量误差

（1）全电流 量程mA（有效值）：00uA～50mA

精度：（测量值×5%+5μA）

（2）阻性电流 量程mA（有效值）：10uA～10mA

精度：（测量值×5%+5μA）

三、系统结构

基于光纤以太网技术，通过穿心式零磁通电流传感器监测避雷器的绝缘泄漏电流，就地数据采集单元将传感器变送的泄漏电流信号进行数据采集并转换为光信号，通过光纤传送到综合信号处理单元进行计算、分析和缺陷预警，处理结果经以太网络通信接口传送到上级变电设备综合状态在线监测与评估平台进行数据分析、显示、报警管理、诊断和存储，局域网中远程客户可以通过相关软件对该在线监测单元的运行状态和监测结果进行查看和监控。

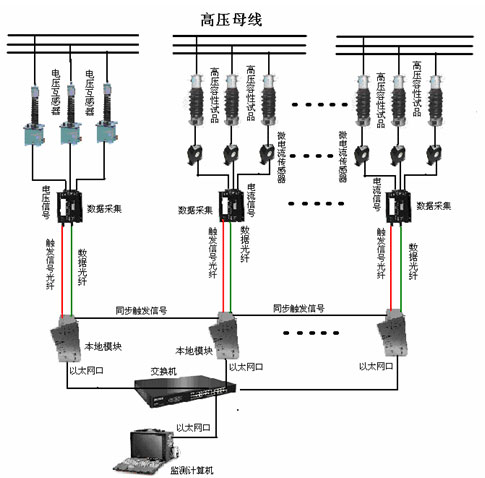

图1 避雷器绝缘在线监测系统结构

四、软件系统主页面

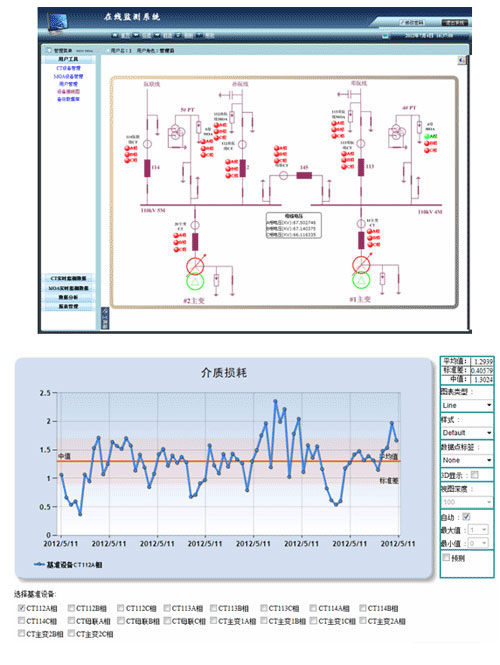

用户登录成功后，进入“主页面”。“主页面”顶部包括“修改密码”和“退出系统”，并显示用户名、用户角色、当前时间，点击“帮助”可下载使用说明；“主页面”左侧为菜单栏，右侧为设备接线图。
