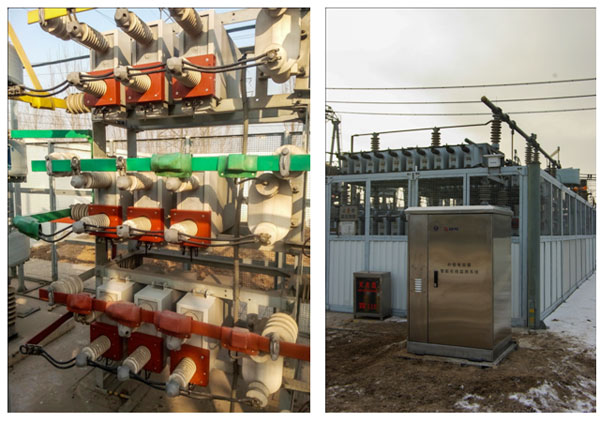

补偿电容器智能化在线监测系统

▶ 系统组成结构

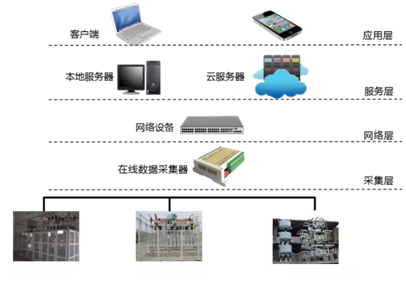

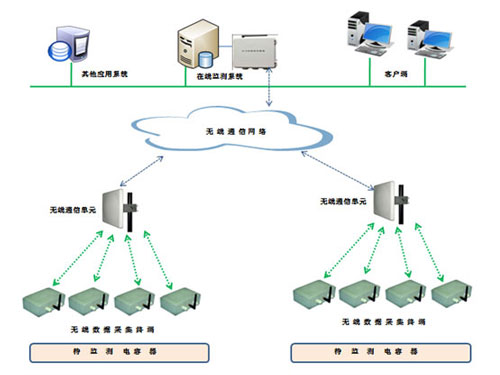

图1 项目系统组成

 1）采集层：即高压电容器相关运行数据的采集装置，用户采集电容器运行的各类型参数以及系统运行参数等。

2）网络层：用于将所采集的信号传输到上一层的设备，根据现场环境的不同，可能包括串口服务器、网络交换机等网络设备以及传输线路。

3）服务层：用于对所传输的数据进行分析，主要包括桌面服务器和云服务器。对于数据不开放的用于应用桌面服务器，而对于部分数据开放的场景，应用云服务器对电容器设备进行集中管理。

4）应用层：对于部分数据不开放场景，所有电容器的运行数据均上传到应用层，包括计算机、手机等终端等设备。用于查询数据、报告等，实现人机交互功能。

▶ 系统主要功能

系统的主要功能如图2所示，包括界面管理、数据分析、设备管理和权限管理等。具体功能如下：

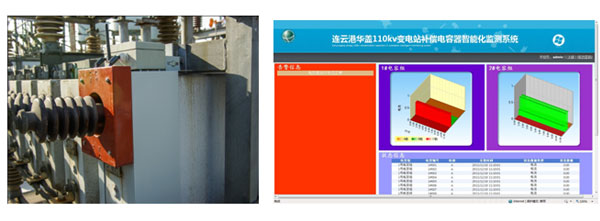

1）实现电容器在线监测，实时显示电容器的投运状态等，可对单台电容内部有任何元件发生击穿进行报警，并提供相关位置信息；

2）丰富的电容器数据与状态显示功能，可显示故障状态、谐波电流、过电压系数、历史数据等更多的信息；

3）具有电容器故障的远程预警与定位功能，当电容器发生元件击穿时，可通过短信通知运维人员，以便安排检查；

4）电容器运行的动态管理、检修计划的实时制定以及电容器状态的评估；

5）具备可扩展性，可将多套电容器装置的故障预警、状态分析、检修计划等集中统一管理，便于检修工作的统筹安排与物联网的搭建；

6）系统不改变一次设备的状态，不增加一次设备；

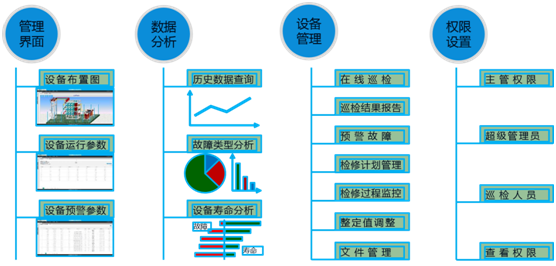

图2 软件的主要功能

▶ 系统主要功能

（1）供电电源：DC220V、AC220V

（2）通讯：RS485以及TCP

（3）工作环境温度：-40℃~45℃

（4）工作环境湿度：相对湿度不大于80%

（6）电容器采用开口三角保护或差压保护

（7）根据现场情况和客户需求采用云服务器或现场服务器，建议采用云服务器

（8）现场应具备外网环境，否则会导致短信功能不能正常使用
