局放测试-国电龙源

添加时间:2021-11-16 09:13:24   浏览次数:1793

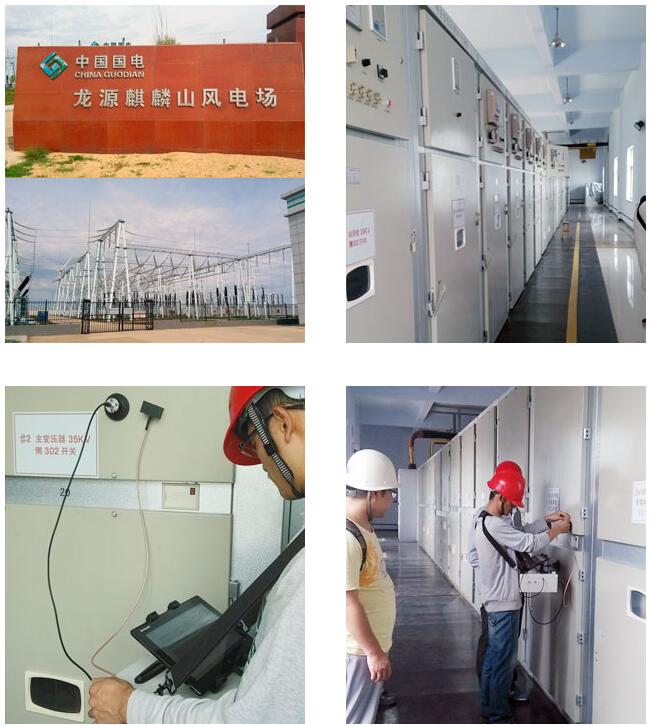

麒麟山风电场开关柜TEV、超声波带电检测报告

检测项目名称龙源麒麟山风电场高压开关柜局部放电带电检测
检测日期2014年8月20日
检测地点龙源麒麟山风电场变电站
检测依据《电力设备带电检测技术规范》
仪器使用说明书
检测使用仪器设备高压开关柜局放检测仪
设备型号:PD Detector V1.0
数据类型:连续图谱、原始图谱;
放大倍数:100X;
采样率:100KHz;
频率范围:10KHz~100KHz;

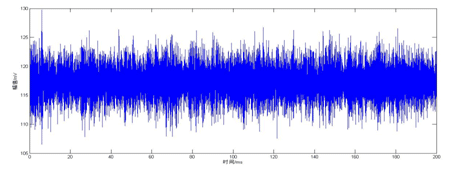

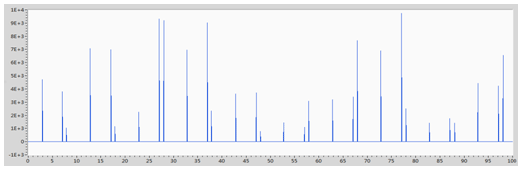

TEV放电图谱

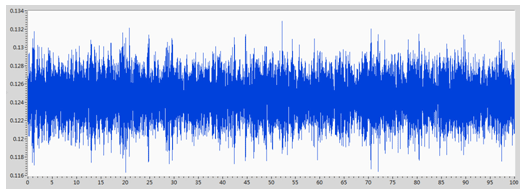

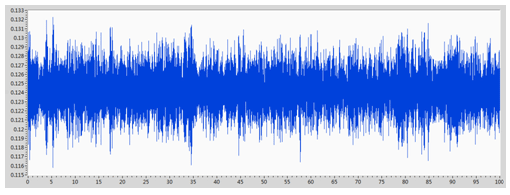

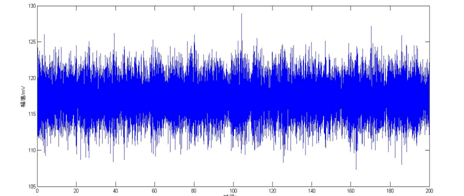

超声放电图谱

检测结果在508号开关柜处检测到异常脉冲信号。TEV局放检测峰值为980mV,超声局放检测峰值为128mV,放电量较大。TEV局放信号和超声局放信号具有良好的对应关系,初步分析认为开关柜内部存在局部放电。建议将其改为注意状态,对其加强带电检测,缩短检测周期。



石人风电场开关柜TEV、超声波带电检测报告

检测项目名称尚义石人风电场高压开关柜局部放电带电检测
检测日期2014年8月20日
检测地点尚义石人风电场变电站
检测依据《电力设备带电检测技术规范》仪器使用说明书
检测使用仪器设备高压开关柜局放检测仪
设备型号:PD Detector V1.0
数据类型:连续图谱、原始图谱;
放大倍数:100X;
采样率:100KHz;
频率范围:10KHz~100KHz;

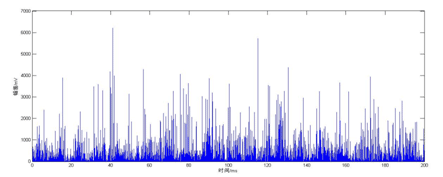

典型TEV放电图谱

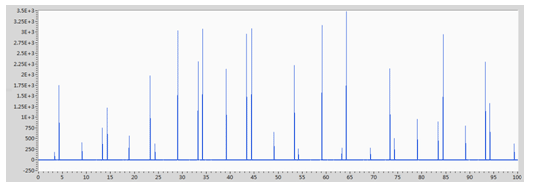

典型超声放电图谱

检测结果在#1号12kv主变501柜,电容器051柜,#4电容器042柜,#3电容器040柜以及502,513,519柜均发现了异常脉冲信号。TEV局放信号和超声局放信号幅值较大,放电较为稳定。TEV局放信号和超声局放信号具有良好的对应关系,初步分析认为开关柜内部存在局部放电。建议将其改为注意状态,对其加强带电检测,缩短检测周期,由于存在疑似故障柜体较多,所以建议安排进行检修。



石人风电场箱式变压器TEV、超声波带电检测报告

检测项目名称尚义石人风电场箱式变压器局部放电带电检测
检测日期2014年8月20日
检测地点尚义石人风电场箱式变压器
检测依据《电力设备带电检测技术规范》
仪器使用说明书
检测使用仪器设备高压开关柜局放检测仪
设备型号:PD Detector V1.0
数据类型:连续图谱、原始图谱;
放大倍数:100X;
采样率:100KHz;
频率范围:10KHz~100KHz;

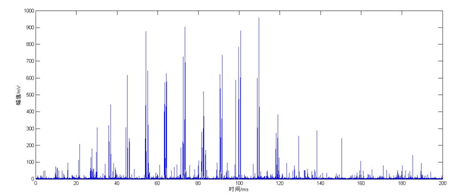

典型TEV放电图谱1#箱变:

2#箱变:

3#箱变:

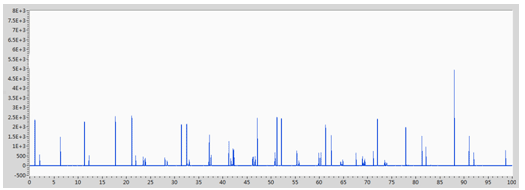

典型超声放电图谱1#箱变:

2#箱变:

3#箱变:

检测结果在1号、2号、3号箱变均发现了异常脉冲信号。其中1号箱变TEV局放信号和超声局放信号幅值大,TEV信号幅值达到10V,超声信号幅值达到134mv,放电较为稳定。
2号和3号局放信号相对较小,TEV信号幅值在300mv左右。初步分析认为1号箱变内部存在局部放电,建议将其改为注意状态,对其加强带电检测,缩短检测周期。2号3号箱变由于信号幅值较小,不确定是否存在明显放电,建议定期检测,观测信号幅值是否有变大的趋势。
